Система управления компрессорной станцией

Будущее уже наступило!
Ключевой компонент технологии четвертой промышленной революции (Индустрия 4.0) уже сегодня!


Почему за системой управления компрессорным оборудованием KAESER будущее?
Блок управления компрессором

Компания Кайзер одной из первых в мире начала активно внедрять элементы Индустрии 4.0 и функционала "Умного предприятия" (производственная автоматизация с внедрением IT) в работу компрессорных станций.

Так, уже в 2015 году компания KAESER приняла участие в международной выставке «Hannover Messe 2015» в качестве ключевого пионера этой революционной концепции, сделав акцент на систему управления компрессорной станцией KAESER SIGMA AIR MANAGER 4.0. (SAM 4.0)

В 2017 году канцлер ФРГ Ангела Меркель лично посетила стенд компании KAESER KOMPRESSOREN, где высоко оценила революционную концепцию Индустрии 4.0 от KAESER.

В системе управления компрессорной станцией KAESER SAM 4.0 реализованы следующие ключевые принципы Индустрии 4.0.:

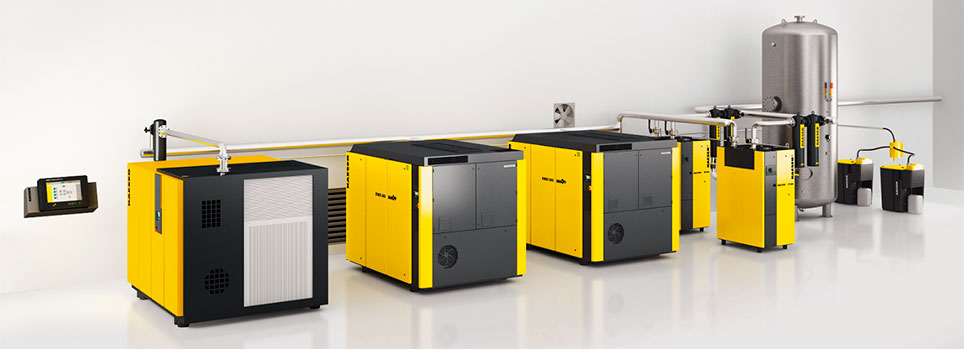

Система управления производством сжатого воздуха

Функциональная совместимость – способность машин, устройств, датчиков, людей обмениваться информацией и взаимодействовать друг с другом посредством интернета вещей. Интернет вещей — взаимодействие нескольких устройств в цепи между собой и с окружающим миром, которое происходит без участия человека.

Реализация
Например, в системах управления компрессорной станцией SAM 4.0 от KAESER происходит обмен информацией в режиме реального времени между системой управления, компрессорами, осушителями, фильтрами, датчиками давления, температуры, влажности, точки росы и т.д.

Обработав массив данных от различных машин, датчиков и устройств, система управления переводит компрессорное оборудование в такой режим работы, который будет наиболее экономичен и эффективен в настоящий момент времени.

Информационная прозрачность – способность виртуальных систем создавать копии физического мира, дополняя их данными от датчиков и других устройств.

Реализация
В системах управления компрессорной станцией SAM 4.0 наглядно отображается P&I схема компрессорной станции. Нажав на любой из элементов, можно, в режиме реального времени, посмотреть текущее состояние этого элемента. Например, для компрессора это:

Управление компрессорной станцией SAM 4.0
  • текущее состояние компрессора (нагрузка, холостой ход, пробег м/ч, и т.д.);
  • электроэнергия, потребляемая оборудованием и количество производимого сжатого воздуха;
  • общее техническое состояние компрессора и отдельных его узлов;
  • срок до наступления очередного технического обслуживания компрессора с детализацией необходимых работ, запасных частей и расходных материалов.

Так же система управления SAM 4.0 способна информировать оператора о работе компрессорной станции не только с помощью Веб-браузерной визуализации, но и рассылкой смс-сообщений и электронных писем.

Децентрализация принятия решений – способность систем принимать самостоятельные решения.

Реализация
В системах управления SAM 4.0 есть несколько уровней принятия решений. Так, система сама принимает решение о том, какое оборудование и в каком режиме должно работать в настоящее время. Например, анализируя ежедневный разбор сжатого воздуха и находя в нем циклические закономерности система управления SAM 4.0 совершает превентивные действия по включению/выключению «лишних» компрессоров, таким образом экономя дополнительные секунды времени и киловатты энергии.


Таблица каскадного управления

Техническое сопровождение – способность системы взять на себя часть задач, решение которых трудозатратно или невозможно для человека.

Реализация
Важное достижение – система SAM 4.0 позволяет уйти при работе компрессорной станции от энергозатратного каскадного регулирования. Под руководством системы SAM 4.0 все компрессоры станции работают на одном давлении. Такое управление называется «управление по заданному давлению». Организовать управление множеством компрессоров «по заданному давлению» под управлением человека – невозможно.

Почему это так важно? Дело в том, что создание одного дополнительного бара «лишнего» давления воздуха, необходимого для настройки компрессоров каскадом, увеличивает энергопотребление компрессорной станции в среднем на 6%!

В настоящее время уже десятки предприятий в Республике Беларусь оценили экономию и преимущества от внедрения системы KAESER SIGMA AIR MANAGER (SAM 4.0)!

Ваши преимущества при установке системы управления компрессорной станцией KAESER SAM 4.0:

  • Гибкость и совместимость

    У Вас давно работают старые компрессоры KAESER и Вы раздумываете над интеграцией системы SAM 4.0? Нет проблем! Система управления компрессорной станцией SAM 4.0 полностью совместима и поддерживает любые типы компрессоров KAESER с контроллерами SIGMA CONTROL, SIGMA BASIC, SIGMA CONTROL 2, SIGMA CONTROL SMART и т.д.

    Планируются к покупке еще компрессоры? Нет проблем! Система управления компрессорной станцией может быть перепрограммирована с увеличением числа управляемых компрессоров до 16 шт.

  • Экономия

    Система SAM 4.0 не только экономит существенные средства за счет перехода от каскадного типа управления компрессорами к управлению по заданному давлению, но и путем оценки и моделирования подбирает наиболее эффективный способ управления компрессорами.

  • Надежность и защищенность Высокопроизводительная сеть передачи данных KAESER SIGMA NETWORK

    Уже сегодня система управления компрессорной станцией SAM 4.0 вкупе с высокопроизводительной сетью передачи данных KAESER SIGMA NETWORK образуют ориентированную на будущее гибкую инфраструктуру, отвечающую всем требованиям высоконадежных и защищенных промышленных сетей.

    SIGMA NETWORK использует в работе MAC-адреса (аппаратные адреса) устройств, таким образом формируя закрытую, надежную и защищенную сеть, построенную в полном соответствии с рекомендациями для промышленных систем управления.

  • Эффективность и адаптивность

    Постоянная подстройка работы компрессорного оборудования с целью получить требуемое количество сжатого воздуха с минимальными затратами, а так же возможность прогнозирования и управления сервисным обслуживанием в результате позволяют сократить до минимума стоимость жизненного цикла оборудования.
